一、背景

Android从12L开始支持通过Jetpack Window实现activity嵌入功能，对于大屏体验有很大的提高。vivo从12L（包括T版本）、OPPO和小米从T版本开始，都支持Jetpack Window实现activity嵌入，希望开发者尽快适配android activity嵌入方案，提高应用在大屏设备的用户体验。在阅读适配文档时，建议开发者结合android WindowManager demo一起理解，便于尽快熟悉activity嵌入新功能。

Jetpack WindowManager demo

 https://github.com/android/user-interface-samples/tree/main/WindowManager

Android activity嵌入适配指导

 https://developer.android.com/guide/topics/large-screens/activity-embedding

二、 activity嵌入适配

2.1 优势和用途

优势:

• activity 嵌入只需要对应用进行很少的重构或根本不需要对应用进行重构。您通过创建 XML 配置文件或进行 Jetpack WindowManager API 调用来确定应用如何显示其 activity（并排或堆叠）。
• 系统会自动维护对小屏幕的支持。当应用在配备小屏幕的设备上时，activity 会相互堆叠。在大屏幕上，activity 会并排显示。系统会根据您已创建的配置（不需要分支逻辑）来确定呈现方式。
• activity 嵌入支持设备屏幕方向的变化，并且可以在可折叠设备上无缝工作，该功能会随着设备折叠和展开而堆叠和取消堆叠 activity。

用途:

同时显示两个activity，跟随屏幕宽度改变（如折叠展开）自动相互堆叠或并排显示

运行时检查是否支持

SplitController.getInstance().isSplitSupported();

2.2 拆分窗口效果展示

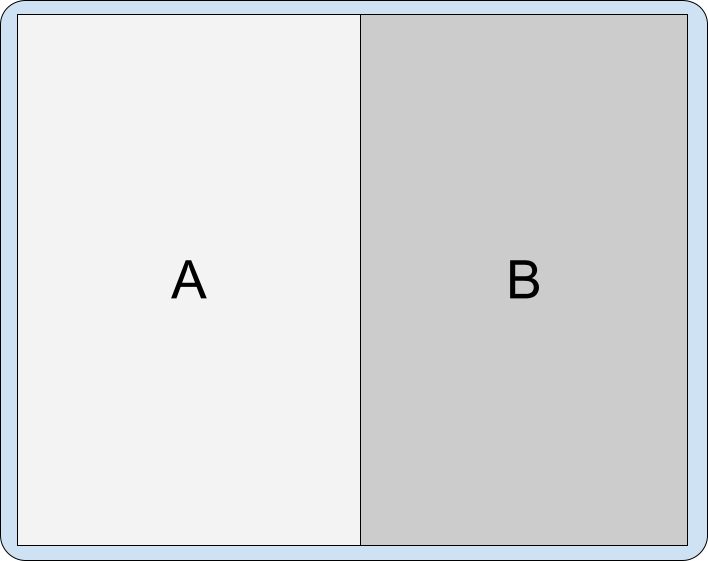

A和B同时启动

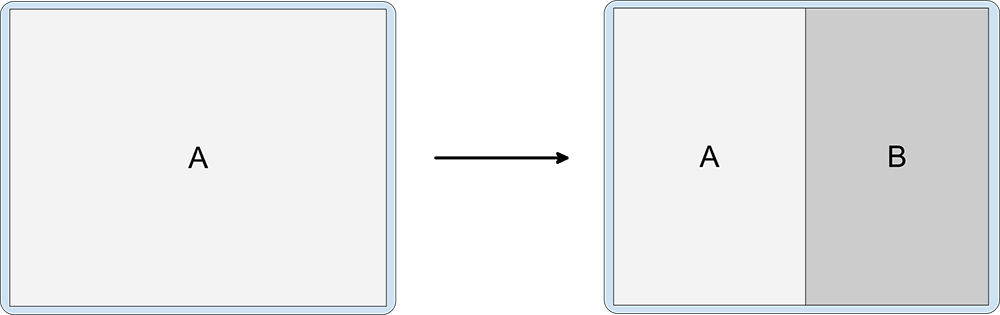

全屏的A启动B，A和B并排显示

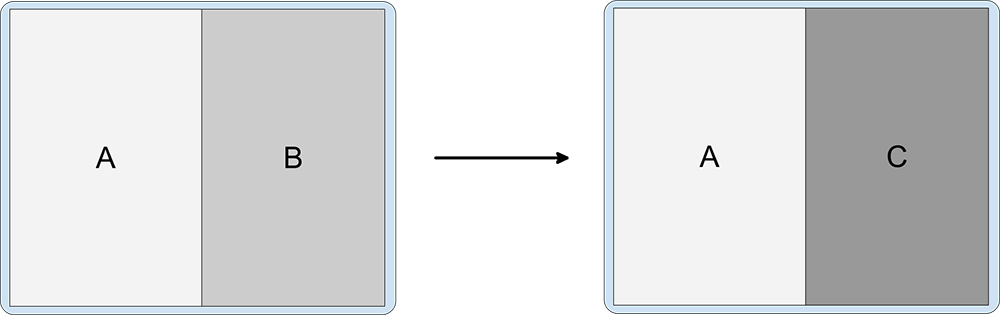

A、 B启动后，再启动C到右侧（类似应用多窗的导航模式）

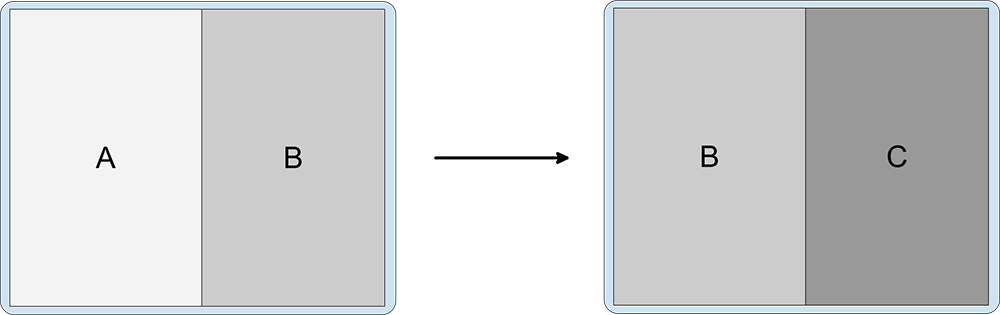

A、 B启动后，再启动C此时B移到primary位置（类似应用多窗的购物模式）

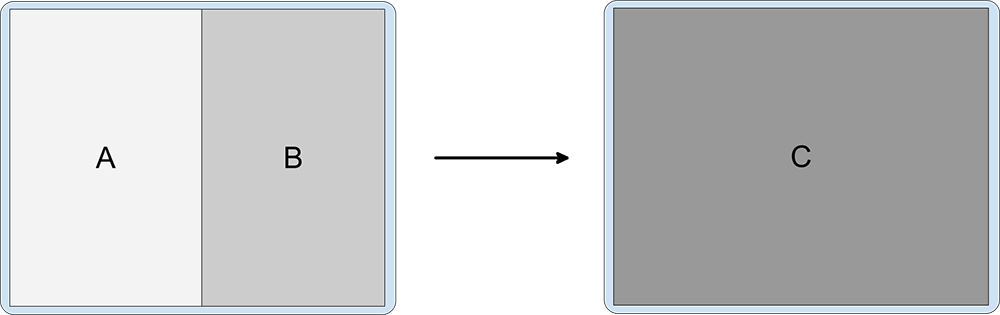

A、 B启动后，再启动C，C全屏展示（可用于全屏播放视屏等）

2.3 适配指导

2.3.1 IDE要求和接入步骤

IDE版本要求

Android Studio Chipmunk | 2021.2.1 或更高版本

在应用的 build 文件中添加库依赖项

WindowManager 库和Jetpack Startup 库

implementation("androidx.window:window:1.1.0-alpha02")
implementation("androidx.startup:startup-runtime:1.1.1")

添加配置文件res/xml/main_split_config.xml

<resources
    xmlns:window="http://schemas.android.com/apk/res-auto">
    <SplitPairRule
        window:splitRatio="0.5"
        window:splitMinWidth="300dp">
        <SplitPairFilter
            window:primaryActivityName=".PrimaryAct"
            window:secondaryActivityName=".Secondary1"/>
    </SplitPairRule>
</resources>

AndroidManifest.xml添加InitializationProvider

备注：若提示找不到tools标签，需要添加xmlns

xmlns:tools="http://schemas.android.com/tools"

<provider
    android:name="androidx.startup.InitializationProvider"
    android:authorities="${applicationId}.androidx-startup"
    android:exported="false"
    tools:node="merge">
    <!-- This entry makes ExampleWindowInitializer discoverable. -->
    < meta-data
        android:name="androidx.window.sample.embedding.ExampleWindowInitializer"
        android:value="androidx.startup" />
</provider>

实现自己的嵌入加载器ExampleWindowInitializer

public class ExampleWindowInitializer implements Initializer<SplitController> {
    @Override
    public SplitController create(Context context) {
        SplitController.initialize(context, R.xml.main_split_config);
        return SplitController.getInstance();
    }
    @Override
    public List<Class<? extends Initializer<?>>> dependencies() {
    return emptyList();
    }
}

运行app即可看到PrimaryAct与Secondary1左右并排显示

2.3.2 参数解析

2.3.3 示例配置

2.3.3.1 深层链接分屏

深层链接分屏即平行视窗的导航模式（带占位符页面SplitPlaceholderRule）

<resources
    xmlns:window="http://schemas.android.com/apk/res-auto">
    <!-- Automatically split the following activity pairs. -->
    <SplitPairRule
        window:splitRatio="0.3"
        window:splitMinWidth="600dp"
        window:finishPrimaryWithSecondary="false"
        window:finishSecondaryWithPrimary="true"
        window:clearTop="true">
        <SplitPairFilter
            window:primaryActivityName=".MainActivity"
            window:secondaryActivityName=".SecondActivity"/>
        <SplitPairFilter
            window:primaryActivityName=".MainActivity"
            window:secondaryActivityName=".ThirdActivity"/>
        <SplitPairFilter
            window:primaryActivityName="*"
            window:secondaryActivityName="*/*"
            window:secondaryActivityAction="android.intent.action.VIEW"/>
    </SplitPairRule>
    <!-- Automatically launch a placeholder for the list activity. -->
    <SplitPlaceholderRule
        window:placeholderActivityName=".SplitActivityPlaceholder"
        window:splitRatio="0.3"
        window:splitMinWidth="600dp">
        <ActivityFilter
            window:activityName=".MainActivity"/>
    </SplitPlaceholderRule>
    <ActivityRule
        window:alwaysExpand="true">
    <ActivityFilter
        window:activityName=".FullScreenActivity"/>
    </ActivityRule>
</resources>

比如在activity B 原位启动 activity C，并且没有额外的 intent 标志：

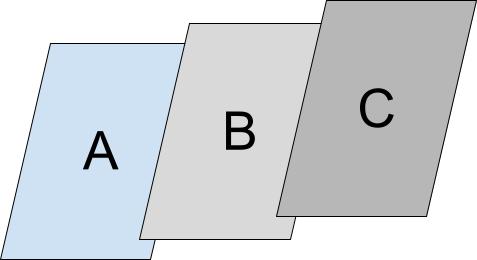

结果是同一任务中 activity 的叠置顺序如下：

导航模式是左侧固定主页，右侧堆叠二级、三级等子级页面。

2.3.3.2 多重分屏

多重分屏即购物模式

<resources xmlns:window="http://schemas.android.com/apk/res-auto">
    <!-- Automatically split the following activity pairs. -->
    <SplitPairRule
        window:splitRatio="0.3"
        window:splitMinWidth="600dp"
        window:finishPrimaryWithSecondary="false"
        window:finishSecondaryWithPrimary="true"
        window:clearTop="true">
        <SplitPairFilter
            window:primaryActivityName=".MainActivity"
            window:secondaryActivityName=".SecondActivity"/>
        <SplitPairFilter
            window:primaryActivityName=".MainActivity"
            window:secondaryActivityName=".ThirdActivity"/>
        <SplitPairFilter
            window:primaryActivityName=".ThirdActivity"
            window:secondaryActivityName="*/*"
            window:secondaryActivityAction="android.intent.action.VIEW"/>
    </SplitPairRule>
    <!-- Automatically launch a placeholder for the list activity. -->
    <SplitPlaceholderRule
        window:placeholderActivityName=".SplitActivityPlaceholder"
        window:splitRatio="0.3"
        window:splitMinWidth="600dp">
        <ActivityFilter
            window:activityName=".MainActivity"/>
    </SplitPlaceholderRule>
    <ActivityRule
        window:alwaysExpand="true">
        <ActivityFilter
            window:activityName=".FullScreenActivity"/>
    </ActivityRule>
</resources>

比如activity B 在侧面启动 activity C，并使分屏向一旁位移：

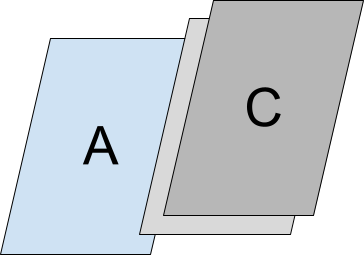

结果是同一任务中 activity 的叠置顺序如下：

购物模式左侧无固定主页。

2.3.4 说明和注意事项

新任务中的 activity

当分屏任务窗口中的 activity 启动新任务中的 activity 时，新任务将与包含分屏的任务分开并显示在全窗口中。“最近使用的应用”屏幕将显示两项任务：分屏中的任务和新任务。

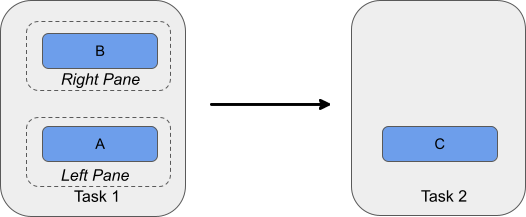

从activity B启动新任务中的activity C。

有个限制，SplitPairFilter中不能有B|C配置规则

响应分屏状态变化

SplitInfo包含primary和secondary栈内容的变化

SplitController.getInstance().addSplitListener(this,
ContextCompat.getMainExecutor(this), new Consumer<List<SplitInfo>>() {
    @Override
    public void accept(List<SplitInfo> splitInfos) {
    }
});

限制条件和注意事项

• 不支持跨应用分屏
• 所有Activity均需在同一Task中
• 只能将同一进程中的 activity 组织和放置在分屏中
• 关于应用orientation

若应用仅支持竖屏，则横屏时无法启动分屏，需要应用支持横屏，应用可根据屏幕长短边比例是否超过9/16来在onCreate和onConfigurationChanged中动态设定是否支持旋转屏还是仅支持竖屏

• 支持resizeable

若配置android:resizeableActivity=“false”，会导致无法分屏显示
